光学相干层析OCT
OCT(光学相干层析)是一种无创成像技术，能够实时提供2D横截面图像和亚表面3D体图像，分辨率为微米量级。就分辨率与成像深度而言，OCT填补了共聚焦显微成像与超声成像之间的空白。
OCT系统能够分析样品中不同结构特征的背向散射光，以此生成图像。在进行1D深度扫描(也称A扫描)时，系统将OCT光源的输出光聚焦成小光斑，定位在样品上并保持不动。理想的OCT成像样品需要对探测光部分透明，允许光穿透进入样品。OCT系统沿探测光路收集并测量来自表面和亚表面特征的背向散射光。背向散射光和参考光产生干涉图案，通过傅里叶变换得到1D深度轮廓。
在OCT探测光扫描样品表面时，整合A扫描的测量数据集，就能得到2D和3D图像。2D扫描也称B扫描，用于生成横截面图像。OCT测量结果也可以通过多普勒和散斑方差法进行定性和定量的运动测量。
模块化OCT系统设计
模块化OCT系统包含：OCT基础装置、光束扫描系统、扫描透镜套件和用户自选配件。每个系统组件经过精心挑选，能恰当满足应用需求。由于OCT系统的各项性能规格互相关联，一个系统不可能满足所有应用的需求。因此，OCT系统的设计目标就是在优化关键性参数的同时，确保良好的整体性能。
SD-OCT系统新特性
Ganymede™、Telesto®和Telesto PS OCT系统经过更新，新系统的图像采集
和数据收集流程更为简单。
新的谱域OCT扫描仪 ,适用于谱域OCT(SD-OCT)系统的OCTG扫描仪目前包含一个位于外壳顶部的测微头， 能调节参考臂的光程长使其精确匹配样品光程，且不损害外壳的遮光密封性。
触发功能, SD-OCT基础装置具有可充分自定义配置的触发器，能通过OCT软件进行 编程。触发器既可以作为输入来响应外部信号，也可以作为输出来生成触发信号。可在每次 A、B或体积扫描开始时以及任意次扫描之后发送触发信号。
硬件诊断 ,SD-OCT基础装置前面板内置LED指示灯，有助于监测系统的整体情况、互锁装置以及超 辐射发光二极管(SLD)，能快速排除故障，解决系统问题，最大程度缩短故障时间。
同步收集模拟数据, SD-OCT基础装置的后部有两个模拟输入，在采集OCT图像时可以同步其他成像模式下
收集到的信息。模拟数据可以叠加OCT图像，形成信息合成图像。
模块化OCT系统结构

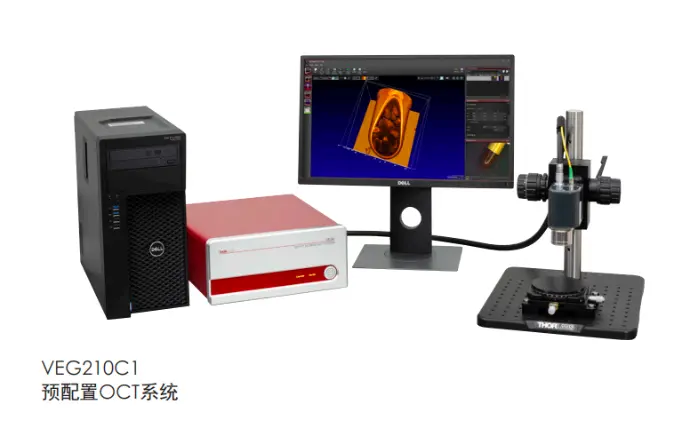

一套OCT系统由OCT基础装置、光束扫描系统和扫描透镜套件组合而成。选配组件包括额外的光束扫描系统和/或扫描透镜套件， 以及Z间隔器和配件。欢迎联系我们讨论具体要求，以便协助您配置最适合应用需求的OCT系统。
OCT核心组件
1、OCT基础装置,包含预装软件的电脑和左图所示的主机，其内部包含光学元件、控制电路、光源和探测装置。
2、 光束扫描系统使光束在扫描透镜的物方通光孔径内进行扫描，这样能够获得样品的1D横截面(A扫描)、 2D横截面(B扫描)和3D体图像。
3、 标准(OCTG)扫描仪， 标准组件性能稳定，便于使用，是通用OCT成像应用的理想选择。外壳坚固不透光，防止光束失准。
4、 用户自定义(OCTP)扫描仪， 一些用户的OCT成像系统需要配置光路，要求灵活性。
5、 远心扫描透镜套件

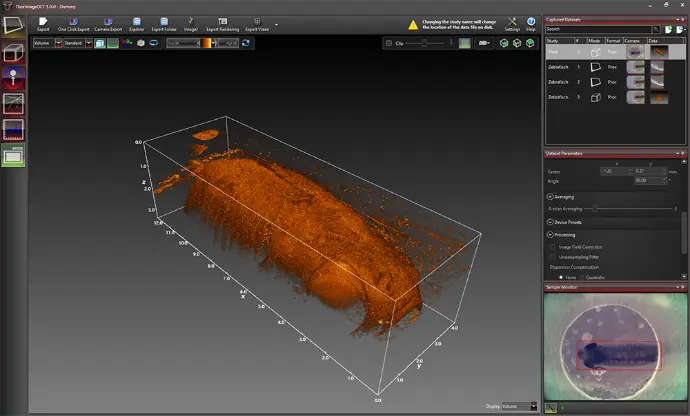

OCT软件
OCT系统中包含高性能OCT软件，用于数据采集和处理、扫描控制和OCT图像显示与操控。软件主 要特性如下：
1、在视频的静态图像上画出扫描位置[即画即扫(Draw and Scan)]
2、多功能扫描和采集控制
3、去散斑滤波
4、两个模拟输入通道，用于组合多种成像模式(仅Ganymede和Telesto系列可用)
5、 A、B扫描外部触发，用于同步外部实验和OCT系统(仅Ganymede和Telesto系列可用)
此外，还包含基于National Instuments® LabVIEW®和C语言的软件开发套件(SDK)。
